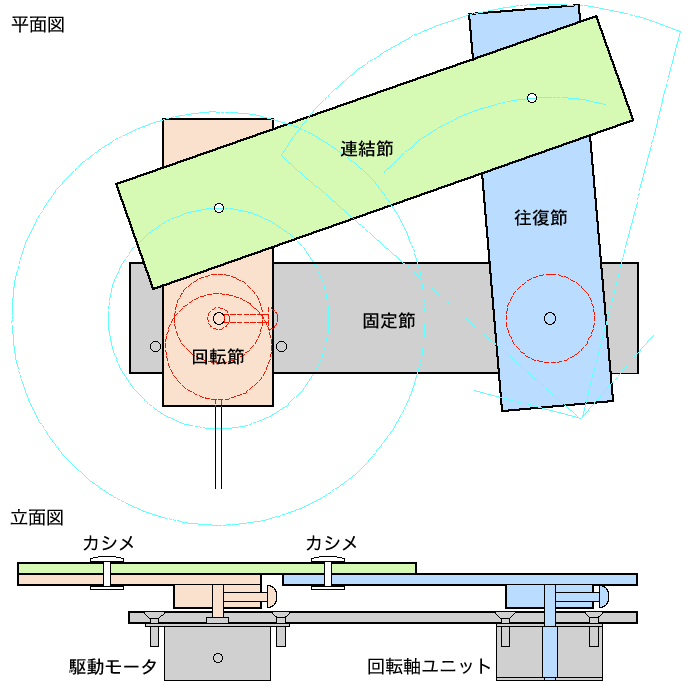

平行軸四節機構の学習模型

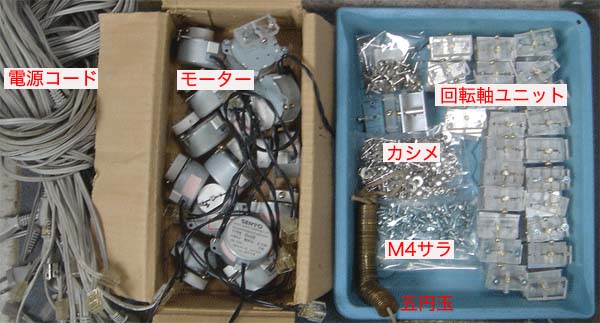

部品表
(1) 回転節 5厚スチレンボード 40x130 (心々50、3丸穴、2-4丸穴)
(2) 連結節 5厚スチレンボード 40x230 (心々150、3丸穴、2-4丸穴)
(3) 往復節 5厚スチレンボード 40x180 (心々100、2-3丸穴)
(4) 固定節 5厚スチレンボード 40x230 (心々150、4-4丸穴)
(5) ジョイント カシメ (足長10mm 外径13 軸径3.5)
(6) 軸ユニット Alc25x25x30x2t、5丸穴、2-M4タップ
Bsb 5丸x40、Alt 6丸x21、ロールピン
2-M4ナベx10
(7) ハブ アクリル 15x40、5丸穴、3-M4タップ
1-M4ナベx20
2-M4サラx10
(8) モータ 100v 2.5w 10r.p.m AMP雄4p付、2-M4タップ
2-M4ナベx10
(9) 電源コード 平行線0.5x2m AMP雌4p付


展示壁 600w, 1800h, 300d AlL 2-30x30x60
固定金具 Alc 25x25x30x2t 2-M4ナベx10
